Infos zum Produkt

Datenblatt
29.01.2023
Name:

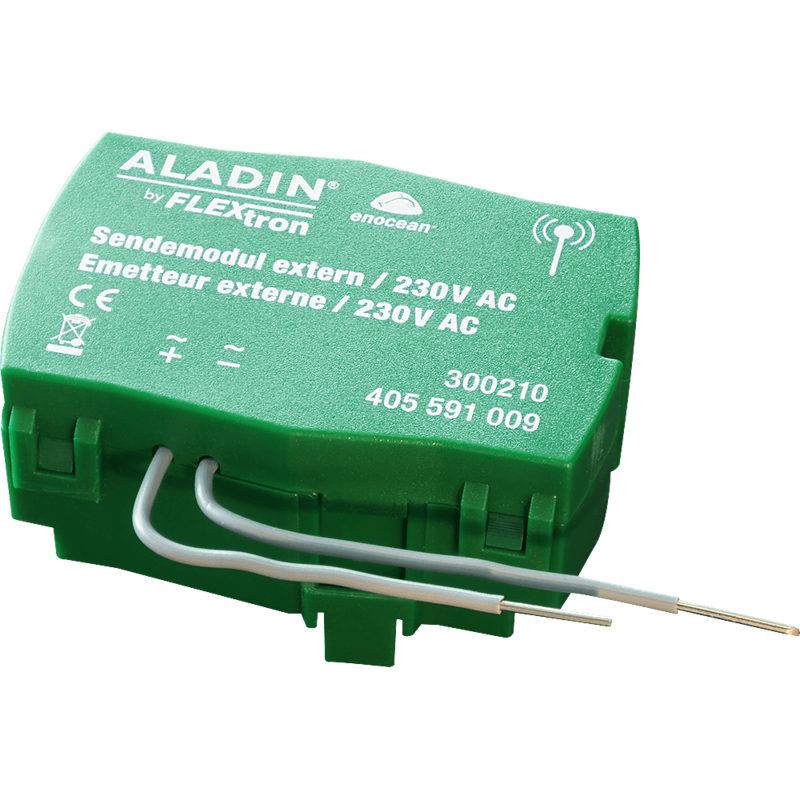

ALADIN Sendemodul extern, Typ 1, 230V
Zusatz:
Sendet EnOcean-Signal durch Spannungswechsel
Detailbeschreibung:
Das ALADIN Sendemodul kann an konventionell verkabelte Taster, Schalter, Bewegungsmelder etc. angeschlossen werden. Sobald das Sendemodul über seine Anschlusskabel Spannung erhält, sendet es ein EIN-Signal an einen eingelernten Empfänger. Beim Abfallen der Spannung wird ein AUS-Signal gesendet. Je nach Schaltertyp (Taster oder Schalter) muss am Empfänger die korrekte Funktion (Eintast-Funktion oder Impuls-Funktion) eingestellt werden. Mit dem Sendemodul lassen sich auch Taster/Schalter im Design ‹Feller STANDARD› auf Funkbetrieb nachrüsten. Auch konventionelle Bewegungsmelder können so auf einfache Weise auf Funkbetrieb nachgerüstet werden. Das Spezialgehäuse von Flextron lässt sich ideal an der Rückseite von Taster/Schalter von ‹Feller› mittels Haltekralle anbringen. Für andere Anwendungen können die Haltekrallen entfernt werden. Am Modul kann der Sende-Code I oder O (entspricht Taste/Wippe I / O) eingestellt werden. Die EnOcean-Sende-ID ist fix vergeben. Das Modul gilt als Problemlöser bei Renovationen und fehlenden Verkabelungen.
Artikelnummer:
300210
E-Nummer:
405 591 009
Farbe:
grün
Funktion:
Externer Sender Typ 1 mit Steueranschluss 230V
Sender übermittelt bei Spannungswechsel seine ID (und den am Modul eingestellten Code)

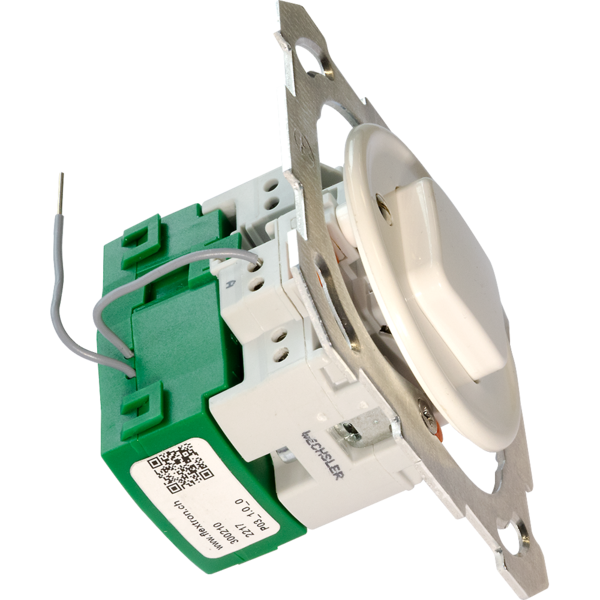

Das Modul im Spezialgehäuse Flextron kann direkt an der Rückseite von "Feller Taster/Schalter" befestigt werden
Sender angeschlossen an Taster: ALADIN Empfänger muss in Funktion 2 (Eintast-Funktion) und Parameter 2 eingestellt werden.
Sender angeschlossen an Schalter oder Bewegungsmelder: Der ALADIN Empfänger muss in Funktion 3 (Impuls-Funktion) und Parameter 2 eingestellt werden.
Das ALADIN Sendemodul extern kann mit beliebigen andern Sender und Empfängern ALADIN kombiniert werden.

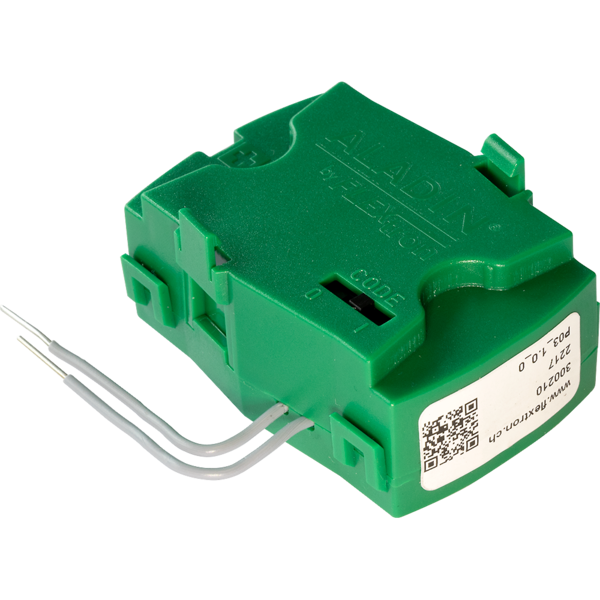

Über DIP-Schalter am Modul kann der gewünschte Sende-Code ( I oder O) eingestellt werden. Es können jedoch nicht beide Code zusammen verwendet werden.
Einsatzbereich:
Als Sendeschnittstelle zwischen konventionellen Schalter, Taster, ab Leuchten, Bewegungsmelder, speziellen Steuerungen
Zur einfachen Nachrüstung von Taster/Schalter "Feller STANDARD" auf Funkbetrieb mit EnOcean-Protokoll
Als Notlösung bei defekten oder vergessenen Verkabelungen
Der Sender kann alle ALADIN-Empfänger (inkl. KNX-Gateways) ansteuern
Zur einfachen Nachrüstung von konventionellen Schalter / Taster auf Funk (EnOcean)
Mit dem Modul kann zB auch Leuchte zu Leuchte ohne direkte Verkabelung geschaltet werden (Leuchte A mit Sendemodul / Leuchte B mit Funkempfänger)
Bild:
Alle Kategorien:
  • Sender - xDiverse Sender
Bild:

Technische Daten:

Frequenz / Funkprotokoll:
868,3 MHz / EnOcean
Energieversorgung:
  • Netzspannung ~ 230V
Betriebstemparatur:
-20° bis +40° C
Absicherung:
max. 13A
Schutzklasse:
IP20
Herstellung:
CH, DE
Einbindung mit/in:
  • UP-Empfänger
  • REG-Empfänger
  • DALI-Controller
  • KNX-Gateways
Steuerung/Verwendung:
  • Lichtsteuerung
  • Jalousiesteuerung
  • Div. Steuern und Schalten
Zertifizierung:
CE
Konformität:
  • RED-2014/53/EU
  • REACH-1907/2006
  • RoHS-2015/863/EU (RoHS3)
Montage:
Aufputz / Unterputz
Einbau in Mehrfachkombination:
ja - möglich

Lieferumfang:

Lieferumfang:
Lieferumfang
1 x Sendemodul extern Typ 1
Manual in D / F

Produkteunterlagen:

Download Gebrauchsanleitung/Manual:
